芯片里看不见的 “内伤”，为何全靠这道 X 光安检？

第三代半导体浪潮下，SiC、GaN 等功率芯片加速渗透，IGBT 模块作为新能源、工控、电网领域的核心器件，性能与可靠性要求持续攀升。这些指甲盖大小的器件内部，堆叠着数层晶圆、引线框架与焊料结构，哪怕出现几微米的焊料空洞、引线虚焊或分层开裂，都可能在高压大电流工况下引发热失效，轻则设备停机，重则造成起火、爆炸等安全事故。而这些缺陷深藏在封装外壳之下，肉眼和常规检测手段根本无从下手。

过去行业依赖破坏性切片检测，需要将芯片精准剖开后用高倍显微镜观察，不仅检测周期长达数小时，样品还会完全报废，只能用于小批量抽检，无法覆盖量产环节的每一片器件，很容易留下质量漏检的隐患。对于单价高昂的大功率模块，破坏性检测带来的成本损耗更是让企业难以承受。

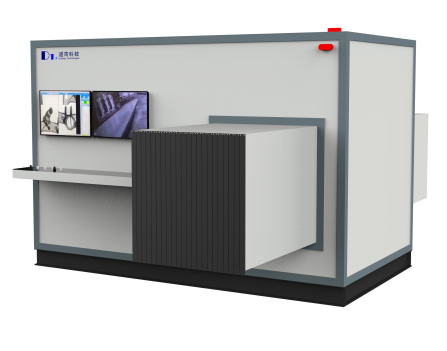

X 射线无损检测正是破解这一难题的核心技术。它依靠高能 X 射线的强穿透性，结合数字 DR 成像技术，无需拆解器件，就能将芯片内部的键合线、焊球、晶圆焊层等细微结构清晰投射在成像面板上。当前行业高端设备的分辨率可达亚微米级，小到 2μm 的虚焊缝隙、焊料内的微小气泡，大到封装内部的异物杂质、引线框架断裂，都能被精准识别。配合 AI 智能识别算法，设备还能自动判定缺陷类型与等级，检测效率相比传统切片方式提升数十倍，完全适配产线全检的节奏。

如今从车规级 IGBT 到工业功率模块，从光伏逆变器芯片到电网控制专用半导体，X 射线检测已经成为封装产线的标配工序。按照 AEC-Q101 车规级标准，车用功率器件必须通过严苛的内部质量管控，X 射线正是其中核心的检测手段。它既能完整保留每一件样品的使用价值，又能实现量产全检，在出厂前筛除所有潜在缺陷。

随着电力电子系统向高功率、高密度、长寿命方向发展，芯片内部质量的管控只会越来越严。X 射线检测就像一道严格的 “芯片安检门”，用看不见的射线，为每一颗电力半导体的可靠运行筑牢第一道防线，也为电子电力行业的高质量发展打下坚实的质量基础。
