3秒一张片：LNG钢瓶焊缝在线检测的效率革命

焊缝上的一道未焊透，可能是一个容器的全部风险。

钢瓶、LNG气瓶、压力容器——这类产品的共同点是：承压、有焊缝、失效后果严重。

焊缝内部的气孔、夹渣、未焊透、未熔合，肉眼看不见，却在压力下可能成为泄漏甚至破裂的起点。

所以标准对它们的要求非常明确：焊缝必须按比例甚至100%进行射线检测（NB/T 47013、ASME V）。

问题是：怎么检，才既合规又高效？

一、传统钢瓶焊缝检测的三个痛点

痛点1：节拍跟不上产线

钢瓶是批量产品，产线节拍往往只有几十秒。传统离线检测需要搬运、定位、透照、取件，人等设备等环节叠加，很容易成为瓶颈。

痛点2：规格多，兼容难

从10L到120L，直径、长度、壁厚差异大。设备兼容性不好，换型就是停产。

痛点3：评定依赖老师傅

焊缝缺陷的评定，尤其是未熔合、未焊透这类面积型缺陷，对经验要求极高。老师傅难招、难留，新人成长周期长。

二、在线版3秒成像，是怎么做到的

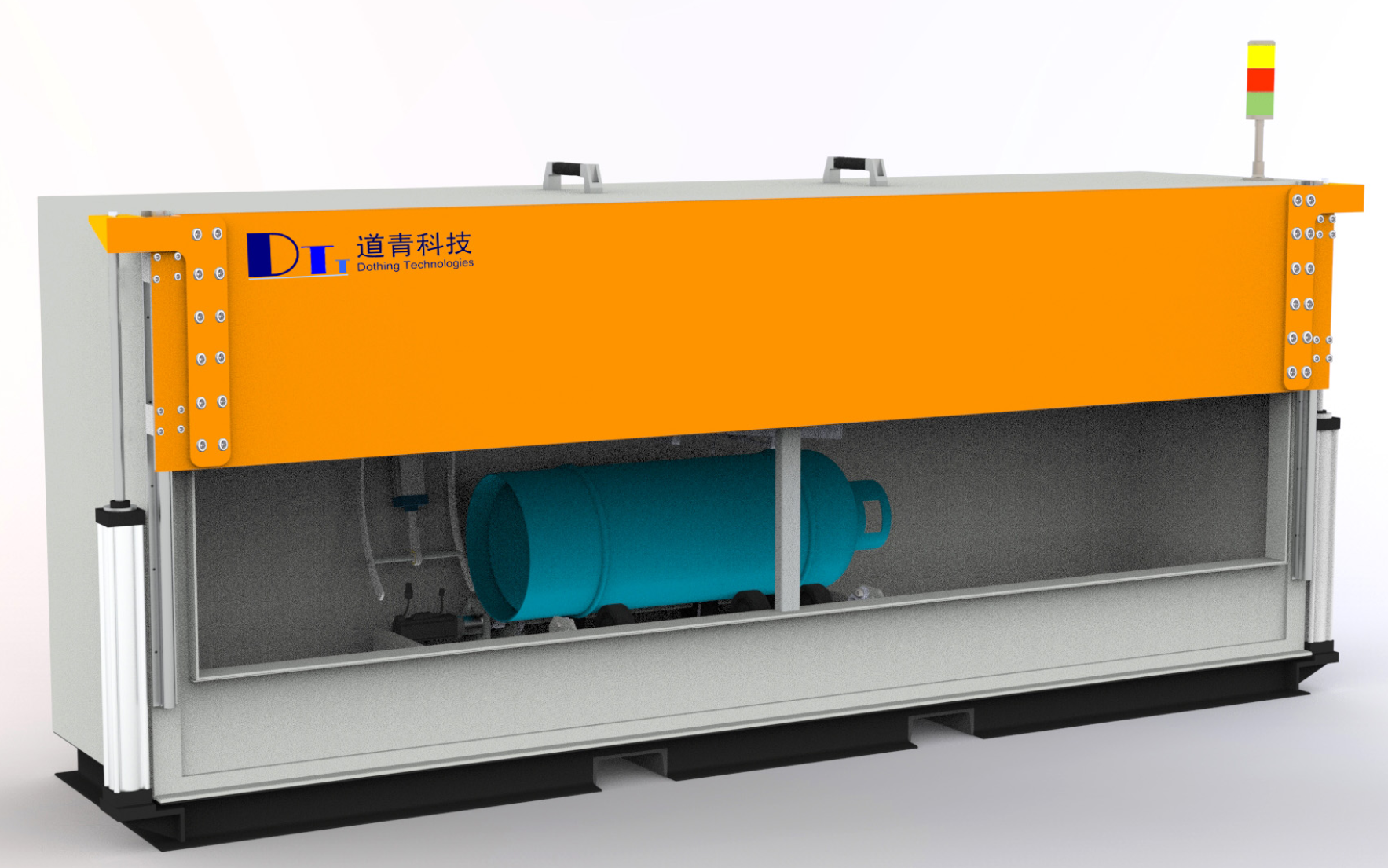

道青科技的气瓶/钢瓶焊缝检测（在线版），针对上述问题做了针对性设计：

拍照时间 3秒，间隙时间 6秒，可实现无间断批量检测；

兼容钢瓶 10L–120L，换型无需大规模改造；

160kV 射线源，匹配钢瓶壁厚与材质；

编程控制自动成像，一键完成上下料与拍照；

符合 NB/T 47013、ASME V 要求；

可选 AI 焊缝缺陷自动识别，把老师傅的经验固化到系统里；

可联接工厂物流线，真正实现在线化、无人化；

最大载重 50kg。

这个方案的核心价值不只是"快"，而是把检测从一道独立工序，变成产线的一个环节——不再有中间库存，不再有搬运等待。

三、超大规格也有解法

对于 LNG 不锈钢瓶等大规格工件，道青提供通过式在线检测方案：

适合工件最大 Φ2500×3000mm；

100% 焊缝检测，覆盖率不留死角；

编程控制半自动成像，一键操作（上下料、拍照）；

射线源规格可选，按壁厚配置；

可选 AI 焊缝缺陷自动识别。

四、容易被忽视的一点：图像存档与追溯

承压设备的特殊性在于终身责任。一批钢瓶可能在十年后被追溯。

数字化成像在这里的价值被严重低估：

每一道焊缝的图像完整存档，可按编号、日期、批次秒级检索；

缺陷可量化（长度、面积、位置），形成质量档案；

与生产批次、焊工、焊接参数关联，形成完整追溯链；

应对第三方审查、客户审核、质量异议时，随时调阅。

相比之下，胶片时代的档案室、防潮、褪色、查找困难，都是实打实的管理成本。

五、选型提醒

如果你正在规划钢瓶焊缝检测，有三个问题建议先想清楚：

验收标准是什么？ 是国标、ASME还是客户企标？标准决定了图像质量等级和评定尺度。

要在线还是离线？ 产能和场地决定了答案，在线方案对物流设计要求更高。

AI是必选还是可选？ 如果评片人员流动大、新人多，AI能显著降低对个人的依赖。

钢瓶焊缝检测的技术门槛，从来不只是"拍清楚"。

它要在3秒之内，同时完成合规、高效、可追溯这三件事——这需要的不仅是射线源和探测器，更是对承压设备行业的深度理解。
