一文看懂 X 光探伤：裂纹、疏松、夹杂怎么快速识别

在铸件、压铸件、精密五金零部件的工业生产中，内部缺陷是影响产品强度、密封性与使用寿命的核心隐患。肉眼无法识别的内部裂纹、疏松、夹杂等瑕疵，极易造成工件断裂、渗漏、报废，甚至引发设备安全事故。X射线探伤作为工业无损检测的核心手段，凭借精准、直观、无损的检测优势，成为零部件品质管控、出厂验收、工艺优化的关键环节。掌握各类缺陷的X光成像特征，能够快速判定产品品质、精准定位问题根源，大幅提升检测与生产整改效率。

X光探伤的核心原理简单且稳定可靠。X射线具备穿透金属工件的特性，当射线穿透工件不同区域时，致密完好的金属材质会均匀吸收射线，而缺陷区域存在空隙、异物，材质密度与厚度发生变化，射线吸收量随之改变。最终在成像板面形成明暗差异清晰的影像，检测人员可根据影像形态、颜色、分布，快速区分不同类型的内部缺陷，实现无损、高效、精准的品质筛查。

一、裂纹：线性高危缺陷，精准识别隐性断裂隐患

裂纹是铸件危害最大的缺陷之一，多产生于浇筑冷却、模具开合、后期加工过程，属于典型的高危失效隐患，细微裂纹肉眼完全无法辨识。在X光探伤成像中，裂纹呈现轮廓清晰、粗细不均的黑色线性纹路，形态多样，可表现为直线状、树枝状、网状或不规则丝状。

区别于其他缺陷，裂纹纹路具备极强的延伸性、方向性，边缘锐利无模糊感，长短、深浅不一，常出现在工件转角、壁厚过渡、应力集中等关键部位。轻微裂纹细如发丝，大面积裂纹会呈现连片分叉形态。该缺陷会直接破坏工件结构完整性，受力后极易扩散断裂，检测中一旦发现裂纹，工件基本判定为不合格，需立即排查模具应力、冷却速度、浇筑温度等工艺问题。

二、疏松：多孔密集缺陷，把控铸件致密性

疏松是铸件生产中最常见的缺陷，主要因金属凝固过程中收缩不均、气体残留、补缩不足导致，会大幅降低工件致密性与抗压强度，易引发渗漏、形变等问题。在X光成像中，疏松表现为成片、密集、不规则的暗色斑点或絮状阴影。

与气孔的单点圆形阴影不同，疏松缺陷无固定形态，大小不一、分布散乱，多集中在工件厚壁部位、热节区域，整体呈现云雾状、蜂窝状暗区，边界模糊且连片分布。根据成像明暗程度，可判定疏松严重等级：轻度疏松仅零星点状暗影，对工件性能影响较小；重度疏松成片连片，会直接导致工件承压、密封性能不达标，是批量品质管控的重点筛查缺陷。

三、夹杂：异物类缺陷，杜绝材质不纯隐患

夹杂主要为金属熔炼、浇筑过程中混入的氧化渣、炉渣、杂质、外来异物，属于材质不纯引发的结构性缺陷，会造成工件局部硬度、强度不均，使用过程中易出现应力集中、局部破损。在X光探伤影像中，夹杂缺陷特征与裂纹、疏松差异明显，多呈现形态不规则的亮白色或浅灰色斑块、条带。

由于杂质密度与母材金属密度不同，射线穿透性存在明显差异，成像亮度显著区别于正常母材与空洞缺陷，辨识度极高。夹杂位置无固定规律，大小随机，单独分布或连片分布均可出现。这类缺陷不仅影响工件外观与性能，还会导致产品验收不合格、客户退货，是精密铸件出厂检测的必查项目。

四、快速识别核心优势，赋能生产提质增效

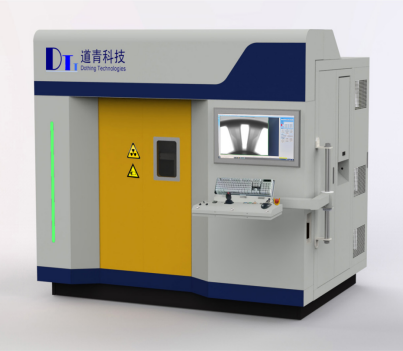

相较于传统外协送检、人工抽检、破坏性检测，车间自主X光探伤检测，可实现裂纹、疏松、夹杂三大核心缺陷的秒级成像、即时判别、精准定位。无需等待第三方检测排期，无需破坏工件，可覆盖首件检测、制程抽检、成品全检全场景，有效规避漏检、误检问题。

通过清晰的缺陷成像，企业不仅能够快速筛选不良品、严控出厂品质，还能反向追溯生产问题：裂纹对应应力与冷却工艺问题、疏松对应凝固与补缩工艺问题、夹杂对应熔炼与浇筑洁净度问题，实现从“被动检错”到“主动纠错”的升级，持续优化生产工艺，降低不良率、减少报废损耗，助力企业实现品质可控、效率提升、成本降低的精细化生产目标。
