从焊点到封装：高端电子制造为什么需要一双“X射线透视眼”

电子制造正在进入高密度封装时代。芯片尺寸更小，焊点更密，结构更复杂，许多关键连接点被隐藏在器件底部或封装内部。表面看起来合格的产品，内部焊接状态却可能完全不同。对于高端电子制造企业来说，仅靠外观检测已经不够，一套稳定的X射线检测系统正在成为可靠性控制的重要配置。

在SMT制程中，BGA、CSP、QFN等器件的焊点不可直接目视。焊球内部是否存在空洞，焊点是否偏移，是否出现桥连、少锡、开路、虚焊，都会直接影响产品性能。尤其是服务器主板、通信模块、车载电子、电源控制板和工业控制板，一旦关键焊点存在缺陷，后期维修成本和客户损失都可能远高于检测成本。

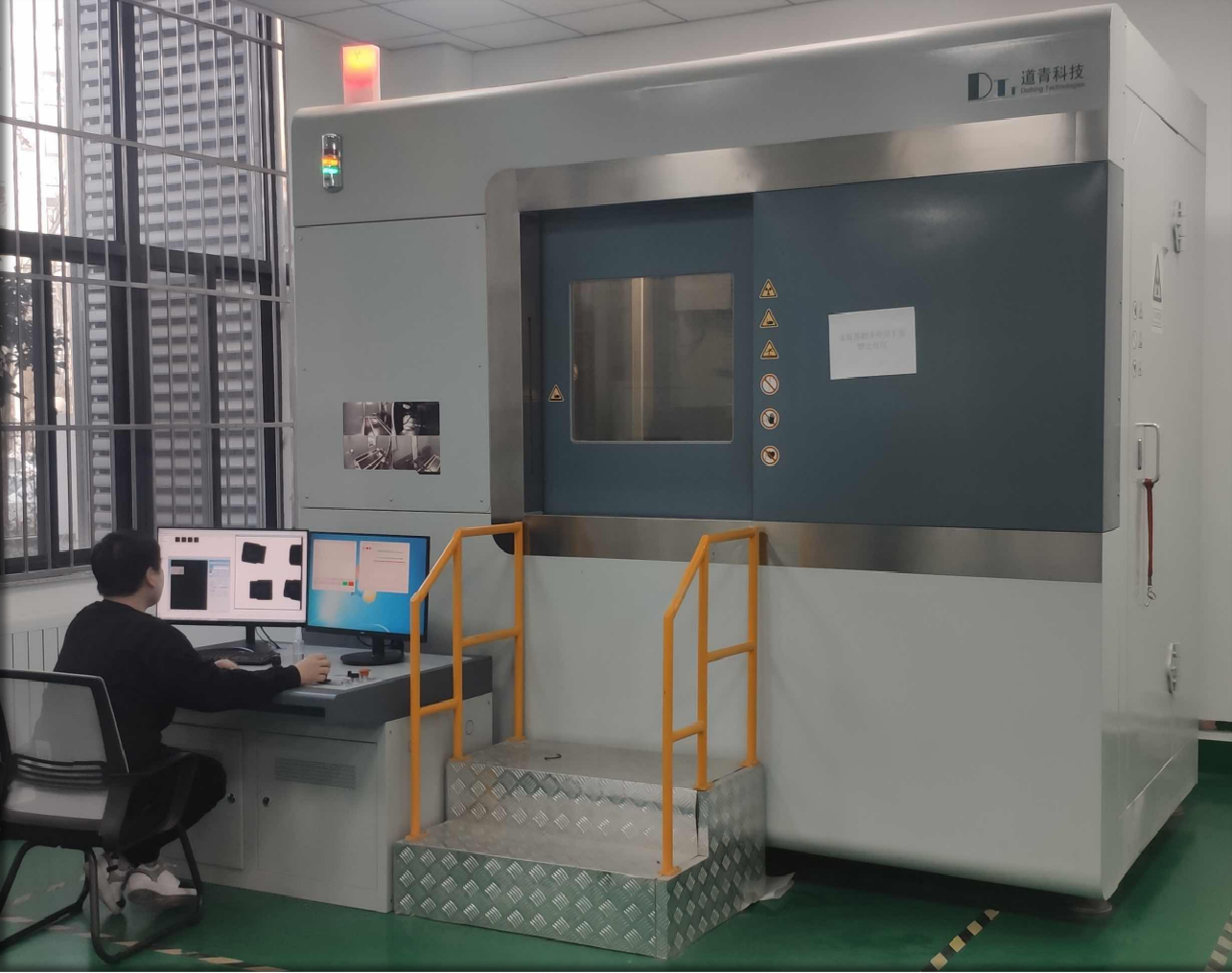

X射线数字成像可以从内部观察焊点形态。通过灰度差异，工程师能够判断焊料分布、空洞大小、焊点轮廓和连接状态。对于批量生产企业，软件还可以保存检测图像、记录检测参数、绑定产品编号，为后续质量追溯和工艺分析提供依据。当某类缺陷在同一区域反复出现时，企业可以进一步追溯印刷、贴装、回流焊、材料批次或工艺参数问题。

在功率半导体和电力电子模块中，X射线检测的意义更进一步。IGBT、MOSFET、二极管模块、铜基板、DBC陶瓷基板等产品，对内部焊接质量和热传导能力要求很高。如果焊接层存在大面积空洞或分布不均，可能造成热阻升高、局部过热和寿命下降。因此，检测不只是为了找缺陷，也是为了评估产品长期可靠性。

对于高端电子制造而言，X射线检测的真正价值不是“拍一张图”，而是把内部质量变成可观察、可记录、可分析的数据。它让企业能够在产品出厂前发现隐藏风险，也让工艺工程师有机会在量产过程中持续优化制程。
