X 射线与超声波检测：各有所长的无损检测王牌

X 射线检测和超声波检测是工业无损检测领域应用最广泛、技术最成熟的两大核心技术，因检测原理截然不同，形成了互补的能力边界，共同支撑着现代工业的产品质量安全。从航空航天到汽车制造，从石油化工到电子电器，几乎所有工业领域都离不开这两种检测技术。

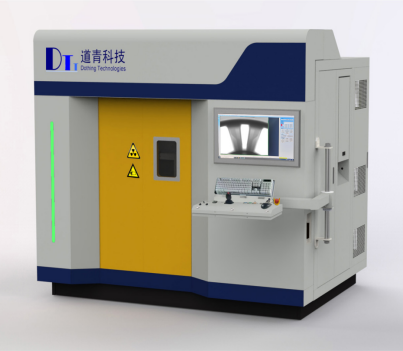

X 射线检测如同给工件拍一张 "内部 X 光片"，利用 X 射线穿透不同密度材料时的吸收差异，在探测器上形成明暗对比的直观影像，缺陷形态一目了然，非专业人员也能快速识别。它对气孔、缩孔、夹渣、疏松等体积型缺陷极其敏感，检测准确率可达 99% 以上，是汽车压铸件、电子元器件、精密注塑件、焊接结构件检测的首选技术。随着技术发展，数字射线 DR 技术已逐步取代传统胶片检测，检测效率提升了 10 倍以上，且实现了检测数据的数字化存储和追溯。近年来，计算机断层扫描 CT 技术的出现更是将 X 射线检测推向了新的高度，它能够生成工件的三维数字模型，彻底解决了传统二维 X 射线检测的结构重叠问题。但 X 射线检测也有其局限性：它对平行于射线方向的裂纹、未焊透等面积型缺陷检测能力较弱，容易漏检；且存在电离辐射，需要配套建设铅防护房并遵守严格的合规管理要求，初期投入和运营成本较高。

超声波检测则类似给工件做 "B 超检查"，通过探头向工件内部发射高频超声波，分析声波遇到缺陷界面时的反射波形来判断缺陷信息。它对裂纹、未熔合、分层等面积型缺陷灵敏度极高，即使是 0.1mm 深的微裂纹也能准确识别，穿透能力极强，可检测数米厚的钢构件，且无辐射危害，设备轻便易携，适合户外施工现场和大型钢结构、压力容器、船舶、桥梁的焊缝检测。近年来，相控阵超声波检测技术发展迅速，它通过多个独立的压电晶片组成阵列，可实现电子扫描和动态聚焦，成像质量和检测效率大幅提升，能够生成类似 CT 的二维和三维图像。但超声波检测也存在一些不足：它依赖检测人员的专业经验解读抽象波形，不同人员的检测结果可能存在差异；对工件表面光洁度要求较高，需要打磨光滑并涂抹耦合剂，否则会影响声波的传播；对形状复杂的工件检测难度较大，且对体积型缺陷的定量分析精度不如 X 射线检测。

在实际工业应用中，很多行业标准都明确要求结合使用两种技术，取长补短，实现对工件内部缺陷的全面覆盖检测。例如，压力容器焊缝检测通常先用超声波进行 100% 快速筛查，发现可疑缺陷后再用 X 射线进行拍照确认；航空航天发动机叶片检测则同时使用 X 射线检测内部的气孔和夹渣，用超声波检测表面和近表面的裂纹。企业在选择检测技术时，应根据工件的材质、厚度、形状、可能存在的缺陷类型以及检测要求，综合考虑选择最合适的检测方法，或者采用多种检测方法相结合的方式，确保产品质量安全。
