无损检测成像技术我们该怎么选2

作者：道青科技 │ 发表时间：2023/2/10 16:06:55

X射线检测的基本原理讲完了后面讲到成像环节时就会更容易理解，我们先讲讲成像技术里的前辈‘“胶片成像”现在应该还有不少的老设备还在使用胶片，不过这块市场一定是存量市场了，这是大势所趋。

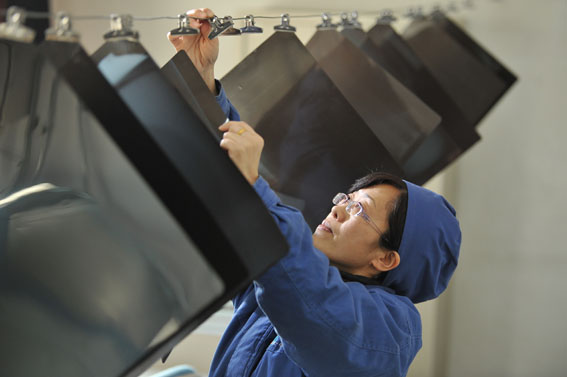

这个世界不会有无缘无故的爱，任何事都有个缘故，胶片被射线检测技术委以重任是因为射线还有个重要特性，就是能使胶片感光，当X射线照射到胶片上，与普通光线一样，能使胶片乳剂层中的卤化银产生潜象中心，经过显影和定影后就黑化，接收射线越多的部位黑化程度越高，这个也叫做射线的照相作用。因为X射线形成的卤化银感光作用比普通光线弱得多，所以必须使用专业采集X射线的胶片，这种胶片的两面都涂敷了较厚的乳胶，此外，还使用一种能加强感光作用的增感屏，增感屏通常用铅箔做成。把x射线探伤机这种曝过光的胶片在暗室中经过显影、定影、水洗和干燥，再将干燥的底片放在观片灯上观察，根据底片上有缺陷部位与无缺陷部位的黑度图象不一样，就可判断出缺陷的种类、数量、大小等，这就是x射线探伤机射线照相探伤的原理。胶片成像原理大致就是这样了，等讲完平板数字成像我们再综合分析。
另外一种成像技术就是平板数字成像了，平板探测器是X射线数字成像无损检测系统的重要元件，承担转化图像作用。这种成像简单理解就是采用技术手段进行光、电信号转换主要有有线和无线两种款式。X光机平板探测器的工作原理是X线先经荧光材质转换成可见光，再由光敏件可见光信号转换电信号，最后将模拟电信号经A/D转换成数字信号。

平板探测仪(FPD)中的灵敏部分是像素阵列。平板探测器是由若干个像素阵列组成，由他们组成了一个矩形或正方形工作区域。有效接收区域的尺寸是平板非常重要的一项参数，从几厘米到几十厘米不等。阵列中会有上千个像素：每个像素是一个正方形，边长为数十微米或数百微米，具体由所需的空间分辨率决定。
