作者：道青科技 │ 发表时间：2022/6/7 16:04:55
前面两节对射线机和平板探测器本身结构工作原理进行了简要的概述。射线机的射线强度、射线的焦点尺寸、平板探测器的结构材质都是影响图像质量的重要因素，除了这些，设备的结构样式、工作环境温湿度、成像软件也是影响图像质量好坏的不可忽视的因素；
一台完整的无损探伤设备包含如下部件：
1.射线机系统机构 ； 2. 平板探测器机构； 3.设备机构——传动和防护； 4. 软件控制系统；
副车架简图
如果把射线机和探测器比喻为人的心脏和大脑，那么设备机座就是人的骨架、身材、面貌。道青科技从事无损探伤设备研发和制作至今已经15年之久，具备非常丰富的研发制作经验，能够专业、全面的满足客户需求，从根本上解决客户疑问，让客户获取满意的高质量图像，为客户生产质量稳定的产品保价护航。

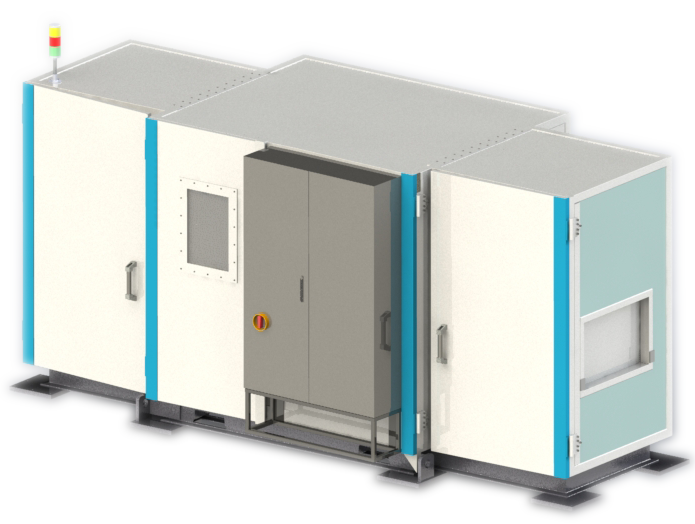

道青设备机构——铅房：

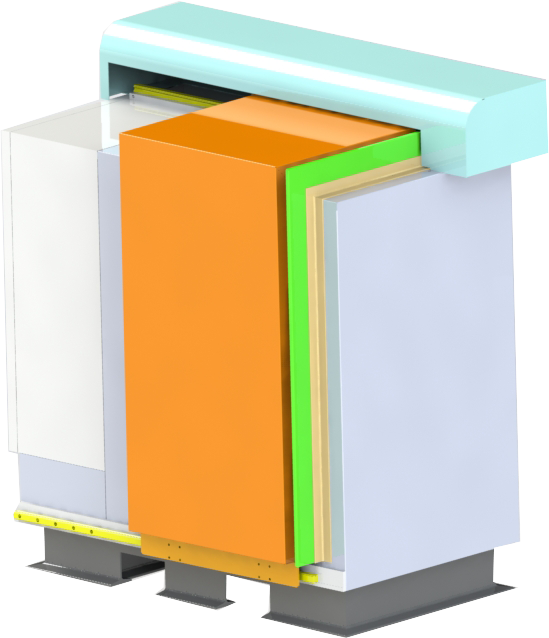

n 铅房材质：采用结构钢骨架和外包三明治（钢板+铅板+钢板）结构板整体焊接而成，各拐角边设有包边设计，走线口、气口、漏水口均有迷道设计，根据射线机的功率，选择不同的铅当量，确保操作人员及周边工作人员的安全；
铅房外观：设备的整体形象是由铅房体现的，道青公司不仅在铅房的质量上有极高的要求，对于铅房的外观15年来也在不间断的打磨、提升
轮毂无损探伤检测设备——半自动
轮毂无损探伤检测设备——全自动
钢瓶无损探伤检测设备——单台

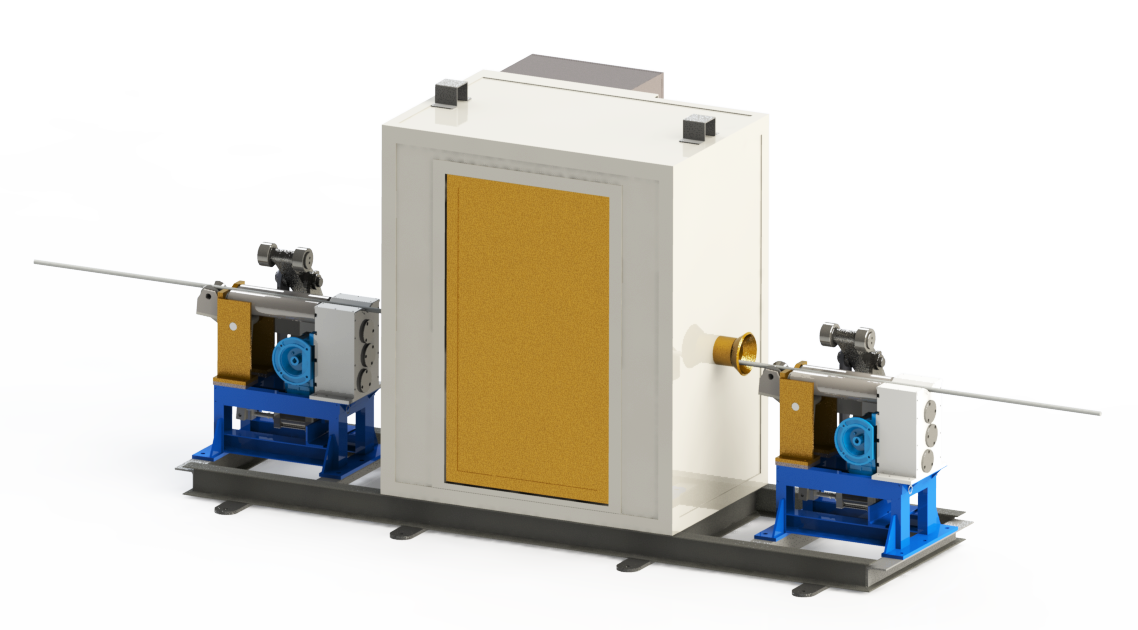

小径管无损探伤检测设备
设备机构——机械传动
l 道青15年的风雨历程，传动机构方案积累近百种，经过市场检验的结构方案不仅能有效的解决客户问题，还能保证设备的稳定性，降低客户购机成本；
l 道青设备所用的传动外购件如：电机、减速机、导轨、丝杆、轴承、同步带等均选质量稳定的品牌，并对整机进行反复测试；
道青设备机构——设计小知识；
小知识一：放大倍数；
M：放大倍数；
F： 射线机到探测器的距离；
f: 射线机到被测工件的距离；
小知识二： 去除散射线增加图像质量；
巧妙利用铅板的过滤作用，为探测器和射线机做小机构过滤散射线，获取高质量图像；
小知识三： 平板水冷机构；
目前市场上所用平板探测器多为风冷降温，但是风冷的能力有限，导致平板探测器因为高温影响成像质量，道青科技研发了水冷平板系统，为平板探测器构造恒温环境，保证成像稳定性，水冷的铝壳设计为平板和射线机增加防撞强度，防止误操导致重要器件的损坏。
