钢瓶、气瓶X射线数字成像技术指标及组成

作者：道青科技 │ 发表时间：2022/4/28 10:00:23

X射线透过金属材料后经射线探测器将隐含的X射线检测信号转换成数字信号为计算机所接受，形成数字图像。按照一定的格式存储在计算机内并显示在显示屏上，可通过观察检测图像和应用计算机程序按照有关标准进行缺陷评定，达到无损检测的目的。

X射线数字成像系统满足管端检测的要求，而且满足全焊缝100%实时检测的要求。着重以提高管端和实时检测的图像质量，满足国家、欧盟EN、美国ASME和行业检测标准的要求，达到可代替胶片照相的效果，同时效率提高90%以上，检测成本降低到拍片法的2%以内。

主要技术指标及部件组成

适用工件	LNG气瓶的环焊缝和纵焊缝材质：304不锈钢直径：ф400~700mm 长度：500~2200mm气瓶单壁厚：4~6mm（4mm环焊缝垫板或缩口）
动态检测灵敏度级	0.8～1.8%[Fe] （优于标准GB/T4730-2005 AB级）
空间分辨率	30~35Lp/cm
检测效率	2.5~5米/分钟
图像存储	硬盘、刻录光盘
图像灰度等级	14384级（14bit）灰度
图像采集动态范围	≥66dB
成像器成像面积	130mm * 130mm，像素数1024x1024，点距127μm
动态图象处理	实时动态降噪、动态显示、自动编号、自动存储、数字录像，缺陷位置和大小动态测量、立体视图显示、调制灰度显示等
软件	Windows XP Professional中文版操作界面XRIS_FP
自动检测	一键自动检测过程，动态图像与数字拍片始终可见
检测流程	可预设的检测过程、工件旋转(平移)速度、角度等，自动检测
图像显示	动态实时图像和静态数字拍片图像，同时分窗口显示，提高缺陷的可辨识性。
高清图像处理技术	图像调制处理技术，完美再现了缺陷的细节表现
适应环境	抗辐射设计可用于严苛环境，成像器耐压等级≦225kv 温度：0 ~ +35℃，湿度：< 90%（不结露）
成像器	高清晰数字成像器
X射线机	按工件的穿透厚度选择相适应的射线机能量

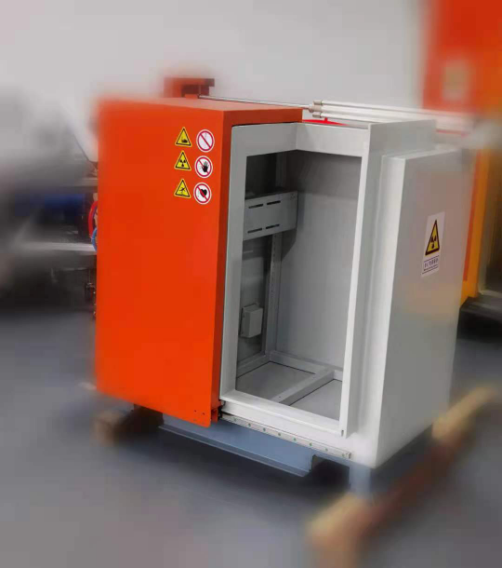

铅板房	防止X 射线外泄, 使工作现场符合国家安全防护标准
机械传动装置	由皮带输送机、送料机构、挡料机构、次品门、行走工作台等组成
